شرکت JFLO یکی از تولیدکنندگان مطرح در حوزهی طراحی و ساخت انرژی چینها (Energy Chains) یا همان محافظان کابل (Cable Carriers) در صنعت اتوماسیون، ماشینسازی و تجهیزات CNC است. این برند چینی با تمرکز بر کیفیت ساخت، دوام مکانیکی بالا و سهولت نصب، توانسته جایگاه ویژهای در بازار جهانی تأمینکنندگان سیستمهای مدیریت کابل به دست آورد. محصولات این شرکت برای جلوگیری از پیچخوردگی، فرسایش و شکستگی کابلهای برق، هیدرولیک و سیگنال در مسیرهای حرکتی ماشینها طراحی شدهاند.
جفلو با تکیه بر فناوری تزریق دقیق پلاستیکهای مهندسی و توسعهی مدلهای متنوع با ارتفاع، عرض و شعاع خم مختلف، طیف گستردهای از انرژی چینها را تولید میکند. یکی از مهمترین سریهای صنعتی این برند، سری H35 است که بهصورت ویژه برای ماشینآلات متوسط تا سنگین طراحی شده و در مدل BRIDGE (پلدار، قابلباز شدن از هر دو طرف) عرضه میشود.

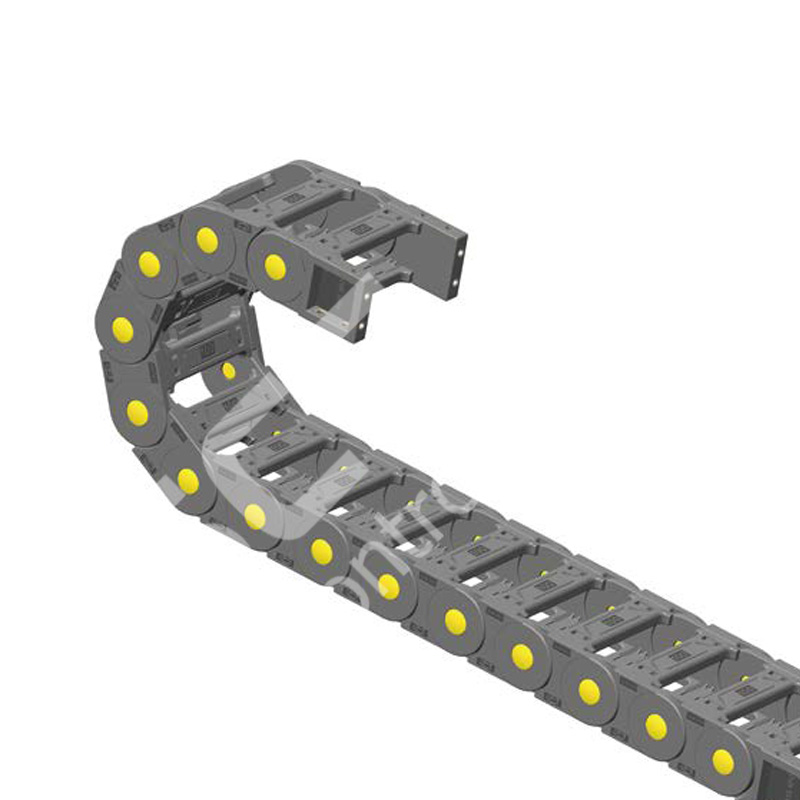

سری H35Q.1.S و در اینجا، انرژی گاید 35 در 50 مدل H35Q.1.50S جفلو، نوع BRIDGE (نوع پلدار) است که هر دو طرف زنجیر قابلیت باز شدن دارند. به این معنا که دو طرف بدنهی زنجیر قابل باز شدن بوده و میتوان بهراحتی کابلها را نصب یا تعویض کرد.
این ویژگی باعث شده تا مدل BRIDGE یکی از کاربردیترین گزینهها برای سیستمهایی باشد که نیاز مکرر به تعمیر یا تغییر کابل دارند؛ مانند خطوط تولید خودکار، بازوهای رباتیک، ماشینهای CNC، دستگاههای تزریق پلاستیک و ماشینآلات بستهبندی.
اجزای دقیق زنجیر شامل موارد زیر هستند:
شرکت جفلو در تمامی مدلهای انرژی چین / انرژی گاید خود از جمله مدلهای سری H از پلیآمید تقویتشده با فایبرگلاس استفاده میکند تا این محافظان کابل، در برابر سایش و ضربه مقاوم باشند.
تمامی پارامترها قابلیت سفارشیسازی بر اساس نیاز مشتری دارند.
| مدل | ارتفاع داخلی (mm) | عرض داخلی (mm) | ارتفاع خارجی (mm) | عرض خارجی (mm) | نوع | شعاع خم R (mm) | نوع بست (Bracket) |
|---|---|---|---|---|---|---|---|
| H35Q.1.50S | 35 | 50 | 55 | 76 | Q.S | 75,100,125,150,175,200,250,300 | F-Q |
| H35Q.1.75S | 35 | 75 | 55 | 101 | Q.S | 75,100,125,150,175,200,250,300 | F-Q |
| H35Q.1.100S | 35 | 100 | 55 | 126 | Q.S | 75,100,125,150,175,200,250,300 | F-Q |
| H35Q.1.125S | 35 | 125 | 55 | 151 | Q.S | 75,100,125,150,175,200,250,300 | F-Q |
نوع بست یا Bracket Type در تمامی مدلها «F-Q» است. طول کل بست بسته به مدل بین 78 تا 328 میلی متر متغیر است. جهت مشاهده ابعاد، به کاتالوگ قابل دانلود این محصول در سایت سرو کنترل سیستم مراجعه کنید.
طیف شعاعهای خم قابل انتخاب برای این سری بین 75 تا 300 میلیمتر است. کاتالوگ جفلو برای هر مقدار شعاع، پارامترهای مربوط به ارتفاع مؤثر H، فاصله D و طول K را آورده است:
| R (شعاع خم) | H (ارتفاع مؤثر) | D | K (طول مؤثر) |
|---|---|---|---|
| 75 | 205 | 169 | 396 |
| 100 | 255 | 194 | 462 |
| 125 | 305 | 219 | 528 |
| 150 | 355 | 244 | 660 |
| 175 | 405 | 267 | 726 |
| 200 | 455 | 294 | 792 |
| 250 | 555 | 344 | 924 |
| 300 | 655 | 394 | 1122 |
این جدول برای طراحی مسیر حرکتی کابلها و پیشبینی میزان باز و بستهشدن انرژی چین ضروری است.
با قابلیت افزودن یک جداکننده عمودی (Vertical Shim) و یک جداکننده افقی (Horizontal Shim) در هر لینک، کاربر میتواند انرژی چین / انرژی گاید را پارتبندی کند تا از تماس مستقیم کابلهای قدرت و سیگنال درون چین جلوگیری شود، که برای کاهش نویز و افزایش عمر کابلها حیاتی است.
هر مجموعه انرژی چین / محافظ کابل سری H35 شامل دو قسمت اصلی است:
نوع F-Q برای براکت / بستهای این سری در نظر گرفته شده است. این بستها از جنس فلز مستحکم هستند. به کمک این بست، زنجیر به دو نقطهی ثابت و متحرک دستگاه متصل میگردد تا بتواند در طول کورس حرکتی، بدون انحراف عمل کند.
سری H35 BRIDGE و در اینجا انرژی گاید 35 در 50 مدل H35Q.1.50S جفلو برای شرایطی طراحی شده است که در آن حرکت تکراری و سرعت متوسط وجود دارد. کاربردهای شاخص عبارتاند از:
طراحی «باز شدن دوطرفه» باعث سهولت در تمیزکاری، نگهداری و تعویض کابل میشود؛ ویژگیای که در مدلهای بسته کلاسیک وجود ندارد.
سری JFLO H35 BRIDGE با ارتفاع داخلی 35 میلیمتر و گزینههای عرض متنوع (50 تا 300 میلیمتر)، انتخابی ایدهآل برای مدیریت کابل در دستگاههای صنعتی متوسط و ماشینآلات CNC محسوب میشود.
ویژگیهای کلیدی آن شامل:
تمامی ابعاد و روابط هندسی زنجیر برای مهندسان طراح بهطور کامل در جدول کاتالوگ مشخص شده و قابلیت تنظیم بر اساس طول کورس حرکتی دستگاه را دارد.
مدل JFLO H35 BRIDGE نمونهای از تعهد JFLO به کیفیت ساخت و طراحی مهندسی دقیق در حوزهی انرژی چینها است. انعطاف بالا در نصب کابل، مقاومت مکانیکی مناسب و قابلیت سفارشیسازی کامل در ابعاد، باعث شده است این محصول یکی از مدلهای پرکاربرد در سیستمهای اتوماسیون صنعتی باشد.
نکته: تمامی اندازهها میتوانند بر اساس درخواست مشتری طراحی و تولید شوند.
