شرکت JFLO یکی از تولیدکنندگان معتبر در زمینه طراحی و ساخت انرژی چینها (Energy Chains) یا همان محافظان کابل در صنعت اتوماسیون و ماشینهای CNC است. برند جفلو با تمرکز بر دوام بالا، طراحی دقیق و سهولت نصب، توانسته جایگاهی بینالمللی در عرضهی سیستمهای مدیریت کابلها بهدست آورد. محصولات این شرکت برای جلوگیری از پیچخوردگی، سایش و شکستگی کابلها در مسیرهای حرکتی ماشینها طراحی شدهاند.

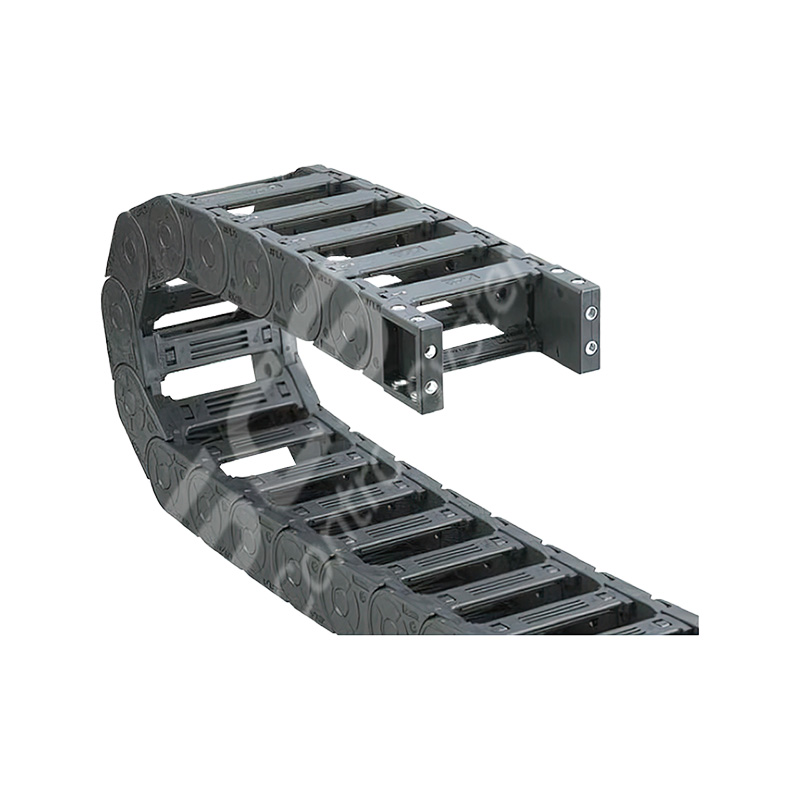

JFLO با استفاده از پلیآمید تقویتشده با الیاف فایبرگلاس، طیف وسیعی از مدلها را در اندازههای مختلف ارائه میدهد. یکی از مدلهای شاخص این برند، سری JN25 است و در اینجا انرژی گاید 25 در 57 جفلو مدل JN25.Q.1.57W را داریم که برای کاربردهای سبک تا متوسط طراحی شده و با ساختار Bridge Type Exterior Opening (W‑Type) یعنی مدل باز از بیرون عرضه میشود.
انرژی گاید 25 در 57 جفلو مدل JN25.Q.1.57W از نوع Bridge و با بازشدگی بیرونی (Exterior Opening) طراحی شده است؛ به این معنا که در این ساختار، بخش خارجی لینکها قابلیت باز شدن دارند و نصب یا تعویض کابل از سمت بیرون صورت میگیرد.
این ویژگی باعث سهولت در نصب و تعمیر در دستگاههایی میشود که کابلها از بیرون عبور میکنند، مانند خطوط اتوماسیون، ماشینآلات بستهبندی و سامانههای حرکتی کوچک تا متوسط.
اجزای اصلی زنجیر:
جنس تمام قطعات از پلیآمید تقویتشده با فایبرگلاس (PA66 + GF) است تا در عین سبکی، استحکام مکانیکی و مقاومت حرارتی بالا پدید آورد. تحمل بار این مدل تا حدود 2 کیلوگرم در هر متر است.
| مدل | ارتفاع داخلی (mm) | طول داخلی (mm) | ارتفاع خارجی (mm) | طول خارجی (mm) | نوع | شعاع خم R (mm) | نوع بست |
|---|---|---|---|---|---|---|---|
| JN25Q.1.38W | 25 | 38 | 40 | 58 | Q.W | 55, 75, 100, 125, 150, 175, 200, 225 | F‑Q / X6‑1 / X8 |
| JN25Q.1.57W | 25 | 57 | 40 | 77 | Q.W | 55, 75, 100, 125, 150, 175, 200, 225 | F‑Q / X6‑1 / X8 |
| JN25Q.1.77W | 25 | 77 | 40 | 97 | Q.W | 55, 75, 100, 125, 150, 175, 200, 225 | F‑Q / X8 |
| JN25Q.1.103W | 25 | 103 | 40 | 123 | Q.W | 55, 75, 100, 125, 150, 175, 200, 225 | F‑Q / X8 |
نوع بست در این سری قابل انتخاب است: F‑Q (مربعی) برای اتصال مستقیم صفحهای و X6‑1/X8 برای نصب زاویهدار و انعطافپذیر.
همچنین برای مشاهده انواع دیگر این محافظ کابل به سایت سرو کنترل سیستم مراجعه کنید.

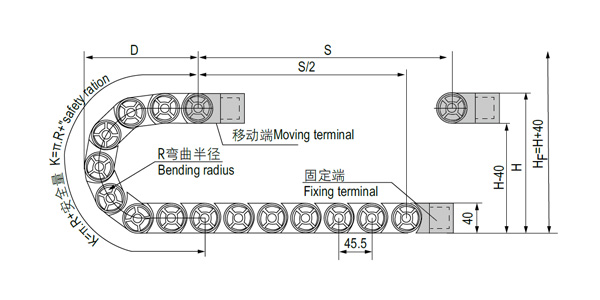

| R (mm) | H (mm) | D (mm) | K (mm) |
|---|---|---|---|
| 55 | 150 | 121 | 276 |
| 75 | 190 | 141 | 368 |
| 100 | 240 | 166 | 414 |
| 125 | 290 | 191 | 506 |
| 150 | 340 | 216 | 598 |
| 175 | 390 | 241 | 644 |
| 200 | 440 | 266 | 736 |
| 225 | 490 | 291 | 828 |
در هر لینک قابل نصب است:
وجود این اجزا از تماس و سایش کابلهای قدرت و سیگنال جلوگیری میکند و باعث کاهش نویز الکترومغناطیسی در سیستمهای اتوماسیون میشود.
در هر سری JN25، دو نوع بست به کار میرود:
طراحی باز از بیرون (W‑Type) سبب میشود کابلها بهراحتی از سمت خارج باز یا تعویض شوند. این مدل برای دستگاههای با کورس کوتاه تا متوسط که فضای داخلی محدود دارند بسیار کارآمد است.
مدل JN25 Bridge Type Exterior Opening بهویژه در موارد زیر کاربرد دارد:
سری JN25 BRIDGE با ارتفاع داخلی 25 میلیمتر و عرض داخلی 57 میلیمتر، نمونهای از طراحی فنی سبک اما دقیق JFLO است که برای مسیرهای حرکتی کوتاه تا میانه در ماشینآلات کوچک بهکار میرود.
ویژگیهای اصلی:
مدل JFLO JN25 BRIDGE تجلی سادهسازی مهندسی در حوزهی مدیریت حرکت کابلهاست.
این زنجیر با ویژگیهای بازشدگی بیرونی، ساختار مقاوم بافت پلیآمید تقویتشده و قابلیت نصب اجزای داخلی، انتخابی ایدهآل برای سیستمهای اتوماسیون، رباتهای صنعتی و دستگاههای CNC سبک محسوب میشود.
نکته: همه ابعاد و پارامترها قابل سفارشیسازی طبق درخواست مشتری میباشد.
