شرکت JFLO یکی از تولیدکنندگان مطرح در حوزهی طراحی و ساخت انرژی چینها (Energy Chains) یا همان محافظان کابل (Cable Carriers) در صنعت اتوماسیون، ماشینسازی و تجهیزات CNC است. این برند چینی با تمرکز بر کیفیت ساخت، دوام مکانیکی بالا و سهولت نصب، توانسته جایگاه ویژهای در بازار جهانی تأمینکنندگان سیستمهای مدیریت کابل به دست آورد. محصولات این شرکت برای جلوگیری از پیچخوردگی، فرسایش و شکستگی کابلهای برق، هیدرولیک و سیگنال در مسیرهای حرکتی ماشینها طراحی شدهاند.
جفلو با تکیه بر فناوری تزریق دقیق پلاستیکهای مهندسی و توسعهی مدلهای متنوع با ارتفاع، عرض و شعاع خم مختلف، طیف گستردهای از انرژی چینها را تولید میکند. یکی از مهمترین سریهای صنعتی این برند، سری H25 است که بهصورت ویژه برای ماشینآلات سبک تا متوسط طراحی شده و در مدل BRIDGE (پلدار، قابلباز شدن از هر دو طرف) عرضه میشود.

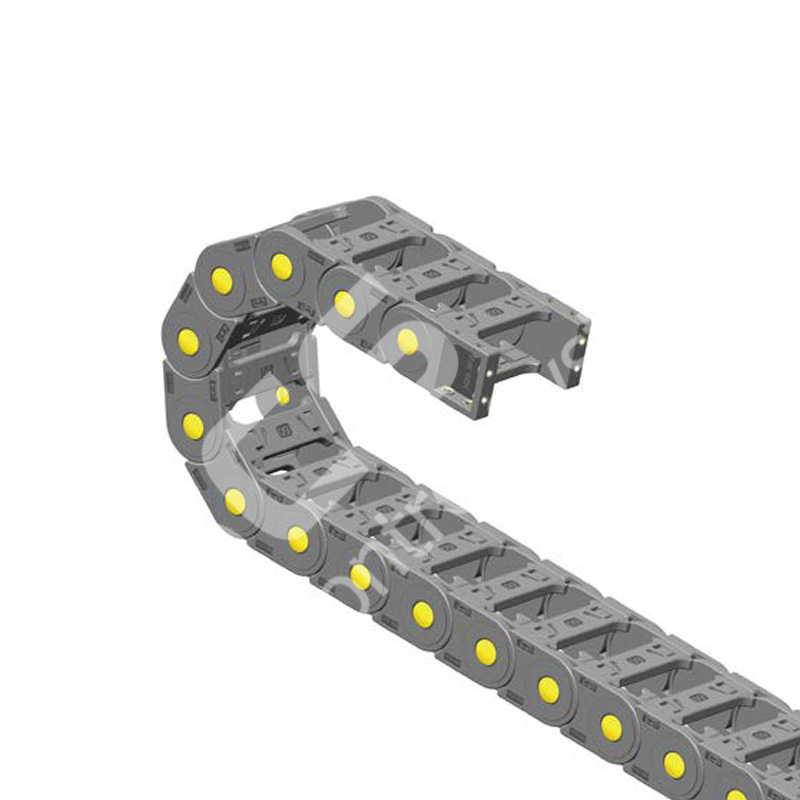

سری H25Q.1.S و در اینجا، انرژی گاید 25 در 57 جفلو مدل H25Q.1.57S، نوع BRIDGE (نوع پلدار) است که هر دو طرف زنجیر قابلیت باز شدن دارند. به این معنا که دو طرف بدنهی زنجیر قابل باز شدن بوده و میتوان بهراحتی کابلها را نصب یا تعویض کرد.
این ویژگی باعث شده تا مدل BRIDGE یکی از کاربردیترین گزینهها برای سیستمهایی باشد که نیاز مکرر به تعمیر یا تغییر کابل دارند؛ مانند خطوط تولید خودکار، بازوهای رباتیک، ماشینهای CNC، دستگاههای تزریق پلاستیک و ماشینآلات بستهبندی.
اجزای دقیق زنجیر شامل موارد زیر هستند:
شرکت جفلو در تمامی مدلهای انرژی چین / انرژی گاید خود از جمله مدلهای سری H از پلیآمید تقویتشده با فایبرگلاس استفاده میکند تا این محافظان کابل، در برابر سایش و ضربه مقاوم باشند.
تمامی پارامترها قابلیت سفارشیسازی بر اساس نیاز مشتری دارند.
| مدل | ارتفاع داخلی (mm) | طول داخلی (mm) | ارتفاع خارجی (mm) | طول خارجی (mm) | نوع | شعاع خم R (mm) | نوع بست (Bracket) |
|---|---|---|---|---|---|---|---|
| H25Q.1.38S | 25 | 38 | 40 | 57 | Q.S | 55, 75, 100, 125, 150 | F-Q |
| H25Q.1.50S | 25 | 50 | 40 | 69 | Q.S | 55, 75, 100, 125, 150 | F-Q |
| H25Q.1.75S | 25 | 75 | 40 | 94 | Q.S | 55, 75, 100, 125, 150 | F-Q |
| H25Q.1.100S | 25 | 100 | 40 | 119 | Q.S | 55, 75, 100, 125, 150 | F-Q |
| H25Q.1.125S | 25 | 125 | 40 | 144 | Q.S | 55, 75, 100, 125, 150 | F-Q |
نوع بست یا Bracket Type در تمامی مدلها «F-Q» است. طول کل بست بسته به مدل بین 59.5 تا 146.5 میلیمتر متغیر است. جهت مشاهده ابعاد، به کاتالوگ قابل دانلود این محصول در سایت سرو کنترل سیستم مراجعه کنید.

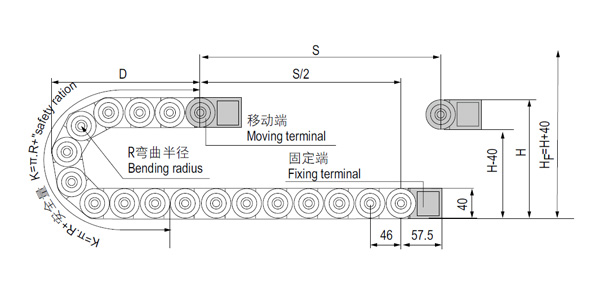

طیف شعاعهای خم قابل انتخاب برای این سری بین 55 تا 150 میلیمتر است. کاتالوگ جفلو برای هر مقدار شعاع، پارامترهای مربوط به ارتفاع مؤثر H، فاصله D و طول K را آورده است:
| R (شعاع خم) | H (ارتفاع مؤثر) | D | K |
|---|---|---|---|
| 55 | 150 | 121 | 276 |
| 75 | 190 | 141 | 368 |
| 100 | 240 | 166 | 414 |
| 125 | 290 | 191 | 506 |
| 150 | 340 | 216 | 598 |
این جدول برای طراحی مسیر حرکتی کابلها و محاسبهی مقدار باز و بستهشدن انرژی چین در مسیرهای خطی ضروری است.
با قابلیت افزودن یک جداکننده عمودی (Vertical Shim) و یک جداکننده افقی (Horizontal Shim) در هر لینک، کاربر میتواند انرژی چین / انرژی گاید را پارتبندی کند تا از تماس مستقیم کابلهای قدرت و سیگنال درون چین جلوگیری شود؛ قابلیتی که برای کاهش نویز و افزایش عمر کابلها حیاتی است.
هر مجموعه انرژی چین / محافظ کابل سری H25 شامل دو قسمت اصلی است:
نوع F-Q برای براکتها / بستهای این سری در نظر گرفته شده است.
این بستها از جنس فلز مستحکم ساخته شدهاند.
به کمک این بست، زنجیر به دو نقطهی ثابت و متحرک دستگاه متصل میشود تا در طول کورس حرکتی، بدون انحراف عمل کند.
سری H25 BRIDGE و در اینجا انرژی گاید 25 در 57 جفلو مدل H25Q.1.57S برای شرایطی طراحی شده است که در آن حرکت تکراری و سرعت متوسط تا بالا وجود دارد.
کاربردهای شاخص عبارتاند از:
طراحی «باز شدن دوطرفه» باعث سهولت در تمیزکاری، نگهداری و تعویض کابل میشود؛ ویژگیای که در مدلهای بسته کلاسیک وجود ندارد.
سری JFLO H25 BRIDGE با ارتفاع داخلی 25 میلیمتر و ارتفاع خارجی 40 میلیمتر، انتخابی ایدهآل برای مدیریت کابل در دستگاههای صنعتی سبک و اتوماسیونهای دقیق محسوب میشود.
ویژگیهای کلیدی آن شامل:
تمامی ابعاد و روابط هندسی زنجیر برای مهندسان طراح بهصورت کامل در جدول کاتالوگ مشخص شده و قابلیت تنظیم بر اساس طول کورس حرکتی دستگاه را دارد.
مدل JFLO H25 BRIDGE نمونهای از تعهد JFLO به کیفیت ساخت و طراحی مهندسی دقیق در حوزهی انرژی چینها است.
انعطاف بالا در نصب کابل، مقاومت مکانیکی مناسب و قابلیت سفارشیسازی ابعاد باعث شده است این محصول یکی از مدلهای پرکاربرد در سیستمهای اتوماسیون صنعتی سبک باشد.
نکته: تمامی اندازهها میتوانند بر اساس درخواست مشتری طراحی و تولید شوند.
