شرکت لیمینگ (LI MING Machinery Co., Ltd.) از سال ۱۹۶۹ در تایوان فعالیت خود را در زمینه طراحی و تولید سیستمهای انتقال قدرت و موتورهای دقیق آغاز کرد و امروز بهعنوان یکی از معتبرترین سازندگان گیربکسهای خورشیدی (Planetary Gearbox) در جهان شناخته میشود. فلسفه این برند بر پایهی سه اصل استوار است: دقت بالا، بازدهی مکانیکی ممتاز و دوام صنعتی بیرقیب. گیربکسهای سری SERVOBOX و در میان آنها مدلهای SB و SB‑A در سایز 270، نمونههایی هستند که این اصول را آشکارا در ساختار خود منعکس میکنند. این گیربکسها در دو پیکربندی اصلی تکاستیج (1‑Stage) و دواستیج (2‑Stage) تولید شدهاند و در بالاترین رده توان و دقت در خانواده محصولات لیمینگ قرار دارند. در این صفحه به توضیح و مقایسهای میان این گیربکسها و همچنین گیربکس خورشیدی SB270-A لیمینگ مدل دو استیج میپردازیم.
لیمینگ در طراحی گیربکسهای SB و SB‑A سایز 270 از فناوریهای مشترک با سریهای دیگر خود استفاده کرده است:
بدنه بهصورت یکپارچه (One‑Piece Housing) از فولاد آلیاژی با مقاومت بالا ساخته میشود و تمام دندهها از فولاد SNCM220 یا SCM440 با عملیات حرارتی HRC 57‑60 سختکاری شدهاند. این جنسها تضمین میکنند که تماس دندانهها در تمام طول عمر کاری، پایدار و دقیق باقی بماند.
دندهها از نوع مارپیچی (Helical Gear) هستند که باعث حرکت نرم و کاهش صدا در مقایسه با مدلهای دندهراست میشود. عملیات CNC Gear Hobbing و سنگزنی دقیق تا DIN Grade 6 موجب میشود خطای دندانهها به حداقل رسیده و لرزش تقریباً حذف شود.
مشخصات عمومی زیر را درباره تمام مدلهای SERVOBOX از جمله SB و SB‑A به این شرح است:
تمام این ویژگیها پایهی فنی مدلهای بزرگتر از جمله سایز 270 را شکل میدهد.
گیربکس خورشیدی SB270 لیمینگ مدل تک استیج در اصل برای توان و گشتاور بالا طراحی شده است و در دسته یکی از قویترین گیربکسهای خورشیدی شرکت قرار دارد.
مشخصات فنی استخراجشده:
گیربکس خورشیدی SB270 لیمینگ مدل تک استیج با بدنهای فشرده و قطر فلنج بزرگ طراحی شده تا تحمل بارهای شعاعی و محوری زیاد روی محور خروجی را داشته باشد، به همین دلیل معمولاً در ماشینابزارهای سنگین و محورهای اصلی رباتهای صنعتی استفاده میشود.
گیربکس خورشیدی SB270 لیمینگ مدل دو استیج برای دستیابی به نسبتهای تبدیل بالاتر و گشتاور خروجی بیشتر طراحی شده است. هر مرحله شامل مجموعهای از چرخدندههای خورشیدی است؛ به همین دلیل بار بین چند دندانه توزیع میشود و توان مکانیکی کل افزایش مییابد.
مشخصات فنی استخراجشده:
گیربکس خورشیدی SB270 لیمینگ مدل دو استیج بیشتر برای سیستمهایی با نیاز به نسبت تبدیل بالا، مانند محورهای انتقال قدرت خطوط تولید، ماشینآلات پالتایزر، یا رباتهای صنعتی سنگین به کار میرود. ساختار مکانیکی و چیدمان دو مجموعه دنده خورشیدی امکان دستیابی به گشتاور زیاد را با حفظ دقت حرکتی بالا فراهم میکند.

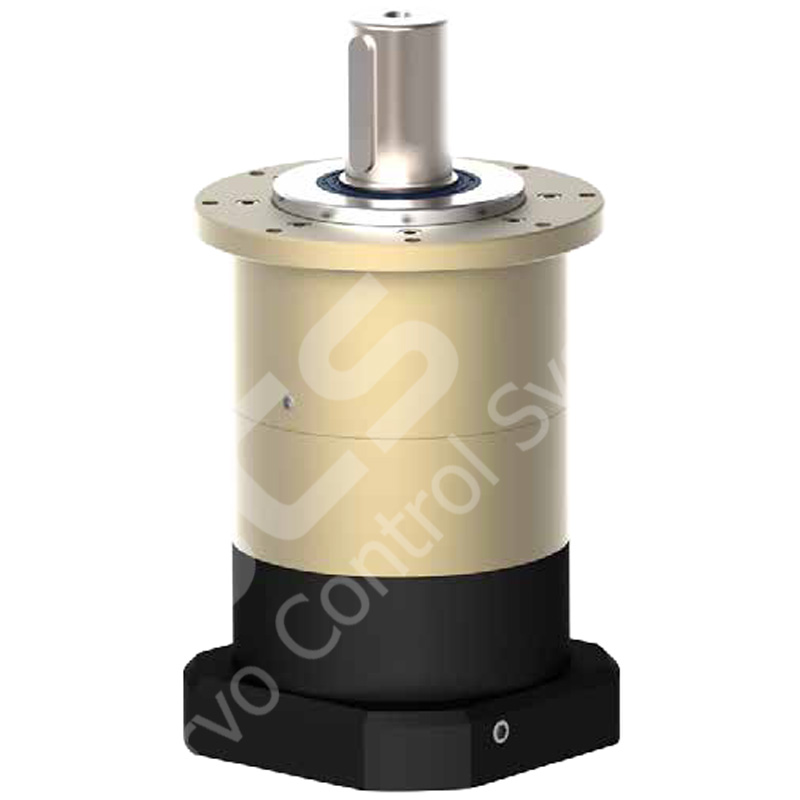

نسخهی SB‑A بهعنوان مدل بالاتر از SB معرفی شدهاست که در آن طراحی بهینهتر و پایداری دمایی بهبود یافته است. عملکرد و نسبتها مشابه گیربکس خورشیدی SB270 لیمینگ مدل دو استیج هستند اما برخی پارامترهای ارتقاءیافته دارد:
طراحی گیربکس خورشیدی SB270-A لیمینگ دو استیج ضمن کاهش سایز، استحکام بالاتری در محل نصب موتور دارد و برای ترکیب با سرووموتورهای سنگینِ برندهای بینالمللی تنظیم شده است. این گیربکس بیش از ۱۵٬۰۰۰ ساعت کار مداوم بدون افت دقت عملکرد داشته است.
| ویژگی | SB‑270‑1Stage | SB‑270‑2Stage | SB‑A‑270‑2Stage |
|---|---|---|---|
| تعداد استیج | ۱ | ۲ | ۲ |
| نسبت تبدیل | 5 ~ 10 | 15 ~ 100 | 15 ~ 100 |
| راندمان | ≥ 97 ٪ | ≥ 94 ٪ | ≥ 94 ٪ |
| گشتاور خروجی نامی | تا 4770 Nm | تا 4770 Nm | تا 4770 Nm |
| لقی / بکلش | کمتر از 7 تا کمتر از 1 دقیقه (قابل انتخاب) | کمتر از 9 تا کمتر از 3 دقیقه (قابل انتخاب) | کمتر از 9 تا کمتر از 3 دقیقه (قابل انتخاب) |
| نویز | < 65 dB | < 65 dB | < 65 dB |
| وزن تقریبی | ≈ 97 کیلوگرم | ≈ 137 کیلوگرم | ≈ 146 کیلوگرم |
سایزهای 270 و 330، بزرگترین سری در دستهی استاندارد SB محسوب میشوند. طراحی شفت خروجی این مدل بهصورت تقویتشده (Extended Output Shaft Bearing Support) است تا نیروهای محوری زیاد را تحمل کند. محور خروجی روی Full Needle Roller Bearing نصب شده و توزیع بار یکنواخت، سبب کاهش ساییدگی درازمدت میشود.
تمام مدلهای SB و SB‑A از گریس سینتتیک با ویسکوزیته بالا استفاده میکنند که درون محفظه آببندیشده تزریق شده است، و این ساختار موجب میشود نیازی به سرویس دورهای نباشد. آببندی استاندارد IP65 تضمین میکند ورود ذرات یا رطوبت اثر منفی بر عملکرد مکانیکی نداشته باشد. در دمای کاری بین ‑25 تا +90 درجه سلسیوس، گشتاور ثابت و دقت حرکتی بدون تغییر باقی میماند.
گیربکسهای SB‑270 و SB‑A‑270 دو گیربکس شاهکار از برند لیمینگ هستند؛ ترکیبی از استحکام صنعتی و دقت حرکتی. بدنهی یکپارچه، دندههای مورب، راندمان بالا، نویز کم، و گسترهی نسبت، ویژگیهایی هستند که این مدلها را برای سروو سنگین، ماشینآلات پردازش فلز، خطوط بستهبندی و رباتهای بزرگ ایدهآل ساختهاند.
لیمینگ در محصولات سایز 270 نشان داده که فلسفهی «کیفیت برتر، دقت پایدار» فقط شعار نیست؛ بلکه نتیجهی نیمقرن تجربه و مهندسی دقیق است. هر گیربکس SB‑A‑270 و SB‑270، تجلی همین تجربه است؛ گیربکسی با دقت بالا و توان بالای انتقال، که در صنایع پیشرفتهی جهان از تایوان تا اروپا، بیوقفه در حرکت است.
