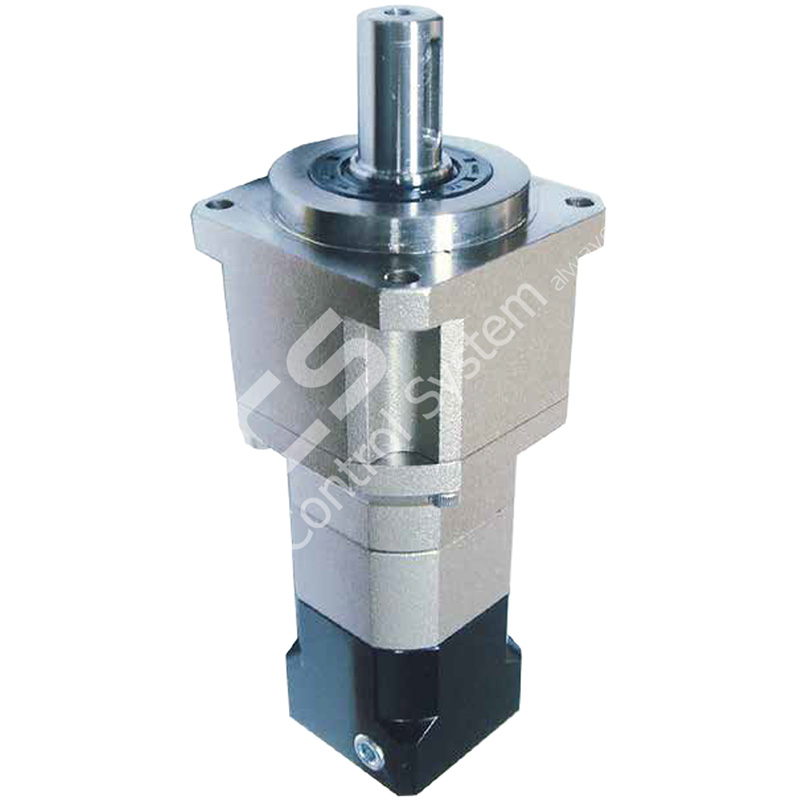

گیربکس خورشیدی SB-A لیمینگ سه استیج

در سال ۱۹۶۹، شرکت لیمینگ (LI MING Machinery Co., Ltd.) در تایوان بنیان‌گذاری شد و از همان ابتدا مسیر خود را بر پایه‌ی دقت، کیفیت و نوآوری در فناوری انتقال قدرت بنا نهاد. این شرکت، امروز یکی از معتبرترین تولیدکنندگان گیربکس‌های خورشیدی در سطح آسیا و جهان به شمار می‌رود. محصولات سری HIGH PRECISION و در اینجا گیربکس خورشیدی SB-A لیمینگ نماد توان فنی و ظرافت طراحی در سیستم‌های حرکتی دقیق هستند؛ گیربکس‌هایی که برای کاربردهای سروو، رباتیک، ماشین‌آلات CNC، و تجهیزات صنعتی سنگین طراحی شده‌اند و با دقت، صدای کم و راندمان بالا شناخته می‌شوند.

ویژگی‌های ساخت و طراحی برند لیمینگ

لیمینگ با تکیه بر فناوری‌های مدرن از جمله تحلیل سه‌بعدی 3D-CAE، ماشین‌کاری دقیق CNC gear hobbing، و استفاده از آلیاژهای خاص چون SNCM220 و SCM440، کیفیتی متمایز در حوزه‌ی گیربکس‌های خورشیدی ارائه می‌دهد. در گیربکس‌های سری SB، تمام چرخ‌دنده‌ها از فولاد آلیاژی سخت‌شده ساخته می‌شوند و به جای سخت‌کاری سطحی، کل دندانه تا عمق ماده حرارت‌دیده است تا دوام و پایداری درازمدت تضمین شود. سطح دنده‌ها تا گرید DIN 6 سنگ‌زنی می‌شود تا دقت تماس در حد چند دقیقه (arcmin) حاصل گردد. بهره‌گیری از بلبرینگ‌های سوزنی (Full Needle Roller Bearing)، ساختار یک‌تکه محفظه، آب‌بندی استاندارد IP65، و صدای کمتر از 65dB از جمله مؤلفه‌های ثابت تمام سری‌های SERVOBOX هستند که در گیربکس خورشیدی SB-A لیمینگ نیز به کار گرفته شده‌اند.

گیربکس خورشیدی SB-A — ترکیب فنی و مهندسی بی‌نقص

گیربکس‌های مدل SB-A، بخشی از خانواده‌ی SERVOBOX محسوب می‌شوند که در دو نسخه‌ی دو استیج (2-stage) و سه استیج (3-stage) تولید می‌گردند. این دو مدل برای کاربردهایی طراحی شده‌اند که نیاز به نسبت‌های تبدیل بالا، گشتاور خروجی بزرگ و پایداری حرکتی ممتاز دارند.

در مدل‌های SB-A، طراحی دنده‌ها به صورت مارپیچی / مورب (Helical) است. این ساختار باعث درگیری نرم‌تر دندانه‌ها، عملکرد آرام‌تر و کاهش نویز می‌شود. طبق داده‌های رسمی شرکت لیمینگ، گیربکس SB-A از نوع High Precision Planetary Reducer بوده و دارای بدنه یکپارچه (One-piece Housing) است که موجب کاهش وزن و حجم تا بیش از ¼ نسبت به مدل‌های مشابه رقبا شده است. همزمان، گشتاور خروجی و راندمان آن نیز به‌طور محسوسی بالاتر است.

مشخصات گیربکس خورشیدی SB-A لیمینگ دو استیج

این مدل با نسبت تبدیل‌های گستره‌ی متنوعی از 1 به 15 تا 1 به 100 عرضه می‌شود. نام‌گذاری مدل‌ها شامل 44Aو 62Aو 90Aو 120Aو 142Aو 180A و 220A بوده و محدوده‌ی گشتاور خروجی اسمی از 13 تا 2030 نیوتن‌متر را پوشش می‌دهد.

• نسبت تبدیل: 1 به 15، 20، 25، 30، 35، 40، 50، 60، 70، 80، 90، 100
• بکلش / لقی: 9 الی 3 دقیقه (قابل سفارش و به انتخاب شما)
• گشتاور خروجی نامی (Rated Output Torque): تا سقف 2030 نیوتون متر برای سایز 220A
• گشتاور بیشینه در شتاب (Max. Acceleration Torque): برابر با 1.8 برابر گشتاور نامی
• حداکثر گشتاور خروجی (Max. Output Torque): تا ۳ برابر گشتاور نامی برای هر نسبت
• صدا: کمتر از 65dB
• راندمان (Efficiency): بالاتر از 94٪ در مدل‌های دو استیج
• Lubrication: استفاده از چربی سنتتیک (Full Synthetic Grease)
• درجه حفاظت: IP65
• دامنه دما: از -25°C تا +90°C
• امکان نصب: در هر زاویه یا جهت دلخواه (Any Mounting Position)

تمامی این مشخصات نشان می‌دهد گیربکس خورشیدی SB-A لیمینگ دو استیج، گزینه‌ای عالی برای سیستم‌هایی است که به انتقال قدرت نرم، با دقت بالا و دوام طولانی نیاز دارند.

مشخصات گیربکس خورشیدی SB-A لیمینگ سه استیج

نسخه‌ی سه استیج این گیربکس معرفی شده است. این مدل بازۀ وسیع‌تری از نسبت‌های تبدیل و گشتاور خروجی را پوشش می‌دهد، از 1 به 125 تا 1 به 1000، با سایزهای مشابه 44Aو 62Aو 90Aو 120Aو 142Aو 180A و 220A.

• نسبت تبدیل: 1 به 125، 150، 175، 200، 250، 300، 350، 400، 450، 500، 600، 700، 800، 900، 1000
• بکلش / لقی: 5 الی 11 دقیقه (قابل سفارش و به انتخاب شما)
• گشتاور خروجی نامی: تا 2030 نیوتون متر برای سایز 220A
• گشتاور بیشینه در شتاب (Max. Acceleration Torque): برابر با 1.8 برابر گشتاور نامی
• حداکثر گشتاور خروجی (Max. Output Torque): تا ۳ برابر گشتاور نامی برای هر نسبت
• کارکرد پیوسته (S1 continuous): بیش از 15,000 ساعت
• راندمان: بالاتر از 90٪ برای تمام نسبت‌ها
• صدای کاری: 58 تا 70 دسی‌بل بسته به سایز
• درجه حفاظت: IP65
• روان‌کاری: چربی سنتتیک
• دامنه‌ی دمای کاری: -25 تا +90°C
• وزن: از 4 تا 87 کیلوگرم برای سایزهای کوچک تا بزرگ

از جمله نکات کلیدی در این نسخه، قابلیت دستیابی به نسبت‌هایی تا 1 به 1000 با حفظ لقی تا کمتر از 5 الی 11 دقیقه (بسته به بکلش قابل سفارش شما) است. این دقت و راندمان بالا گیربکس را مناسب استفاده در خطوط تولید اتوماتیک، ربات‌های صنعتی و ماشین‌های دقیق می‌سازد.

مقایسه‌ی گیربکس خورشیدی SB-A لیمینگ دو استیج و سه استیج با هم

هر دو مدل SB-A دو استیج و سه استیج در طراحی بدنه و کیفیت ساخت مشترک‌اند اما تفاوت اصلی‌شان در توانایی دستیابی به نسبت‌های تبدیل بزرگ‌تر در مدل سه استیج است. به طور کلی:

فلسفه‌ی طراحی لیمینگ در هر دو نسخه، حفظ پایداری عملکرد تحت بارهای سنگین و سرعت ورودی بالا است؛ در حالی که دقت مکانی و نویز پایین کاملاً پایدار باقی می‌ماند.

سیستم A-Type در گیربکس‌های این خانواده

طراحی A-Type موجب توان بیشتر در انتقال، ثبات حرارتی بهتر و پیکربندی فشرده‌تر می‌شود.

به عنوان مثال، در محاسبات کاتالوگ اشاره شده:

در صورتی‌که سرووموتور با توان 0.5kW و گشتاور 2.39Nm استفاده شود، با نسبت 1/50 و راندمان 94٪، خروجی تقریباً 112Nm خواهد بود. برای این مقدار، می‌توان مدل SB-120-50 را با ضریب اطمینان 2.97 انتخاب کرد، یا گیربکس SB-90A-50 با فریمی کوچکتر و با ضریب اطمینان 1.42 را به‌کار گرفت. این محاسبات نشان‌دهنده‌ی تناسب دقیق فریم‌ها با کاربردهای مختلف است و انعطاف مهندسی لیمینگ را آشکار می‌کند.

دقت، دوام و کیفیت بدون نیاز به نگهداری

لیمینگ در گیربکس‌های خانواده‌ی SB-A از گریس مادام‌العمر (Maintenance-free synthetic grease) استفاده می‌کند که نیاز به سرویس دوره‌ای را حذف کرده است. ساختار سیلینگ و آب‌بندی پیشرفته تضمین می‌کند که نفوذ ذرات یا رطوبت موجب افت عملکرد نشود. نتایج تست‌های دوام نشان داده که گیربکس SB-A حتی پس از ۱۵٬۰۰۰ ساعت کار مداوم، دقت اولیه خود را حفظ می‌کند.

جمع‌بندی — نماد اعتماد در حرکت صنعتی دقیق

گیربکس SB-A انعکاسی از فلسفه لیمینگ در طراحی مکانیزم‌های قدرت و دقت است. از ساختار مارپیچی / مورب دنده‌ها گرفته تا بدنه‌ی یکپارچه، از راندمان بالای بیش از ۹۰ تا ۹۷ درصد گرفته تا صدای کمتر از ۶۵ دسی‌بل، همه نشان می‌دهد این گیربکس فراتر از یک تجهیز صنعتی‌ست؛ ابزاری مطمئن برای مهندسی حرکت دقیق.

لیمینگ با بیش از پنج دهه تجربه در طراحی انتقال قدرت، با محصولاتی چون SERVOBOX SB-A جایگاه خود را به عنوان یکی از برترین تولیدکنندگان گیربکس‌های سیاره‌ای دقیق در جهان تثبیت کرده است؛ به‌گونه‌ای که هر چرخش در این دستگاه، نمادی از دقت و کیفیت بی‌انتهاست.
